Назначение:

Система измерения динамических смещений и деформаций

Область применения:

Штамповочные производства, научно-исследовательские институты

Измерения перемещений, деформаций и колебаний точек в пространстве
Проверка концептуального дизайна и цифрового моделирования
Получение картины поведения объекта в динамике, максимальных и минимальных значений структурных колебаний до 250 Гц (вся структура, критерии Найквиста)
Испытания нагрузкой, коробления и износостойкости, включая сложную структуру и вязкоупругие элементы
Анализ перемещения (последовательностей движения)
Измерения шума, вибрации и жесткости в автомобильной промышленности, включая испытания в аэродинамической трубе
Измерение смещений (относительного движения)
Простое измерение динамических зазоров и потоков
Альтернатива измерениям с ускорением до 250 Гц

Принцип действия:

На поверхность исследуемого объекта наносятся маркеры. Система располагается перед объектом. Далее производится съём объекта в процессе работы (изменения состояния) при помощи камеры. Далее, при помощи ПО, вычисляются 3D координаты маркеров, 3D смещение и 3D деформация (изменение состояния) объекта. Результаты вычислений - 3D координаты, абсолютные или относительные смещения, оформляются в виде подробного отчёта или экспортируются в стандартные форматы файлов.

Технические характеристики:

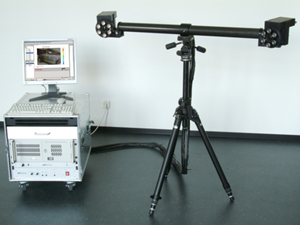

	PONTOS
Измерительный объем	от 0,5 x 0,4 м² до 2,5 x 2 м²
Разрешение камеры PONTOS 2M	1600 x 1200 пикселей
Разрешение камеры PONTOS 4M	2048 x 2048 пикселей
Разрешение камеры PONTOS HS	1280 x 1024 пикселей
Частота кадров	500 Гц при 1280 x 1024 пикселей, 1000 Гц при 1280 x 512 пикселей
Время экспозиции	от 0,05 мс до 10 мс, управляемое с компьютера, асинхронный триггер
Точность	0.01-0,05 мм
Результаты	3D координаты / смещения / деформация 2 аналоговых сигнала
Размеры	1300 x 200 x 140 мм³
Число измеряемых маркеров	неограничено

Примеры:
