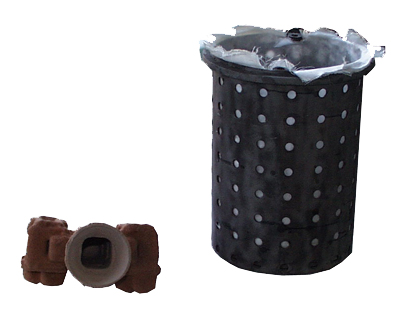

Традиционно выплавляемые модели изготовляют в пресс-формах, которые могут состоять из двух или более частей. Модельный состав запрессовывают в пресс-формы на автоматах или вручную. При изготовлении моделей необходимо предусматривать формовочные уклоны на вертикальных поверхностях моделей 0,5-1 градус. Модели обычно изготавливаются из составов, состоящих из нескольких легкоплавких компонентов (парафин, стеарин и т.д.). Цикл изготовления пресс-формы колеблется от 1 до 3 месяцев, в зависимости от сложности, количества мест, габаритов и принятой схемы технологического процесса. Сложные модели изготавливаются склеиванием из нескольких частей, для каждой из которых изготавливается своя пресс-форма.
1. Выплавляемые модели

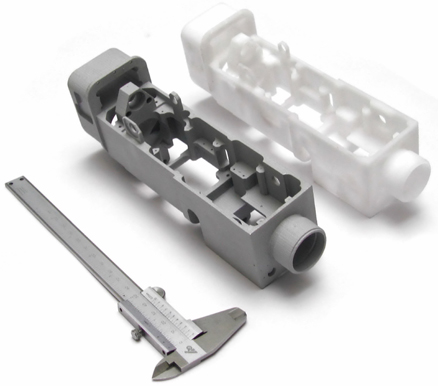

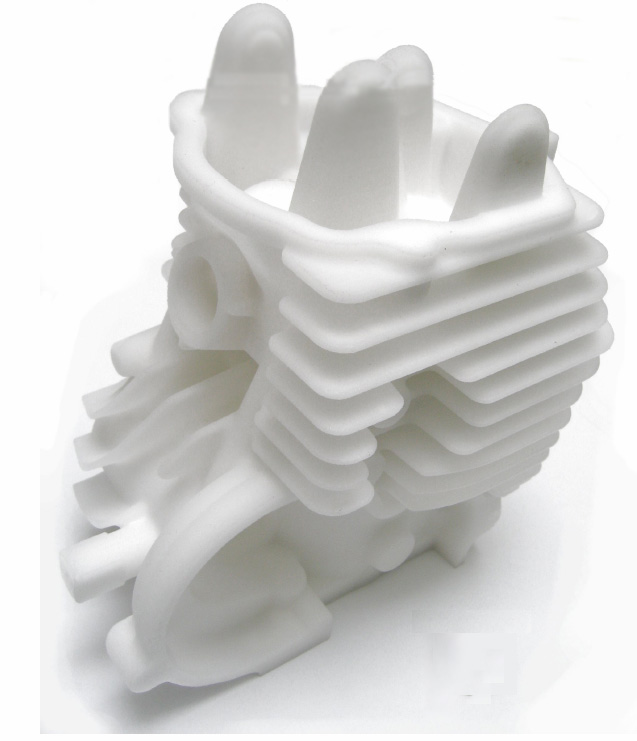

Построение пластиковой модели на трехмерном принтере происходит путем послойного наложения друг на друга и селективного склеивания частиц материала. После окончания процесса построения элементы конструкции извлекаются из оборудования, несвязанный полимерный порошок удаляется пылесосом.
Преимущества:
- нет необходимости в литейных уклонах;
- одновременно можно изготавливать несколько вариантов конструкции литых деталей;
- детали без CAD-моделей могут быть воспроизведены с помощью оптической оцифровки и перепроектирования.

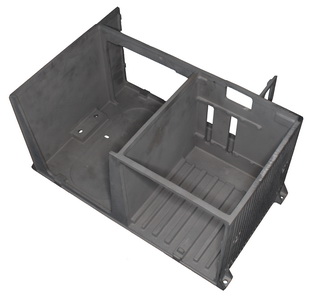

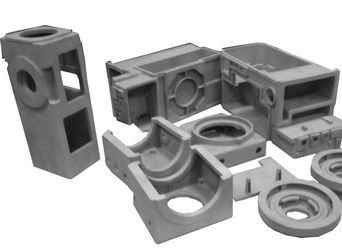

2. Литые заготовки
