Точность 0,02 мм при объеме измерения 1x0,5x0,5 м³
Точность 0,2 мм при объеме измерения 10x5x5 м³

Назначение:

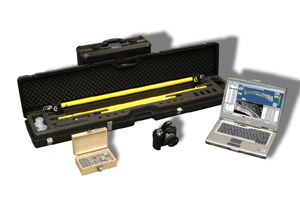

Промышленная фотограмметрическая система, для точного определения трехмерных координат опорных точек, а также любых указанных точек и характерных ( контрастных ) линий. Система TRITOP поставляется со стандартным ( для объектов размерами до 6x4x4 м ) и высоким ( для объектов размерами до 20 м и более ) разрешением. Данная оптическая система используется для:

Измерения центров точек на маркеров и адаптеров и определение линий в 3D
Измерения статических состояний объекта под нагрузкой
В качестве мобильной координатно-измерительной системы.

Область применения:

Контроль штампованных деталей и кузовов автомобилей в сборе, например, в опытных партиях, при оптимизации процессов, доработке инструментов, при запуске серийного производства или выборочной проверке
Контроль геометрии объектов больших размеров, например, самолетов, кораблей, аэродинамических установок и т.д.
Проверка пластмассовых изделий, первичный контроль образцов
Проверка и запись положения фиксирующих приспособлений
Оцифровка моделей и прототипов, например, дизайна интерьера и экстерьера автомобилей
Проверка положения трубопроводов и кабелей с учетом их объемной формы
Контроль точности обрезки и границ плоских металлических штамповок
Анализ деформаций при испытаниях автомобилей и деформаций в климатических камерах
Получение координат реперных точек для систем ATOS

Принцип действия:

На поверхность исследуемого объекта наносятся маркеры. Далее производится многоракурсовый съём поверхности при помощи камеры и совмещение отдельных снимков в единую картину. При помощи ПО и на основании прикрепленных кодовых маркеров и масштабных линеек вычисляются 3D координаты маркеров, статическая 3D деформация (изменение состояния) объекта. Результаты вычислений - 3D координаты, абсолютные или относительные смещения, оформляются в виде подробного отчёта или экспортируются в стандартные форматы файлов.

Технические характеристики:

	TRITOP HR	TRITOP Std
Измерительный объем [м²]	0,1x0,1 и до 10x10	0,1x0,1 и до 6x4
Пикселей	12 миллионов	6 миллионов
Точность [измерительный шум/измерительный объем]	1/120 000	1/60 000
Средняя погрешность при измерении длины в соответствии со стандартом VDI/VDE 2634 [мкм]	5+Д/50 (Д в мм)
Время измерения одного объекта	5-60 мин (в зависимости от размеров)
Количество точек измерения для одного объекта	10-50000
CAD-интерфейс	IGES, VDA, STEP, Catia, ProE, UG, …
Диапазон температуры без защиты камеры	0°-50° C
Диапазон температуры c защитой камеры	-40° - 120° C
Влажность воздуха	влага не конденсируется
Размер чемоданов	1350x260x120 мм³ и 470x390x190 мм³
Общий вес	23 кг
Самоконтроль благодаря использованию двух масштабных линеек
Самокалибровка с использованием заданной системы уравнений
Не требует обcлуживания
